BOARD



La board, placa base, o placa madre (motherboard), es el elemento principal de todo ordenador, en el que se encuentran o al que se conectan todos los demás aparatos y dispositivos. Físicamente, se trata de una "oblea" de material sintético, sobre la cual existe un circuito electrónico que conecta diversos elementos que se encuentran alclados sobre ella.


Los principales fabricantes de Boards son: Intel, Msi, Biostar, ASRock, Shuttle, Mobostar, Gigabyte, Asustek, Micro Star, Elitegroup, Tyan, Epox, Aopen, Nmc Pe, First, Albatron, Chaintech, Fujitsu Siemens, Sun, Maxdata, Tekram.



Las placas base existen en diferentes formas y con diversos conectores para periféricos. Para abaratar costes permitiendo la intercambiabilidad entre placas base, los fabricantes han ido definiendo varios estándares que agrupan recomendaciones sobre su tamaño y la disposición de los elementos sobre ellas.
De cualquier forma, el hecho de que una placa pertenezca a una u otra categoría no tiene nada que ver, al menos en teoría, con sus prestaciones ni calidad. Los tipos más comunes son:


TIPOS DE BOARD O TARJETAS MADRE

Los factores de forma obsoletos:

  • Baby AT

  • AT Normal

  • LPX (no recomendable)

Los factores de forma modernos:

  • ATX: Incluye un área de conectores ampliados en la parte trasera, para que los cables de los conectores internos van en la parte trasera del gabinete.
        El procesador de los módulos de memoria tiene nuevas posiciones, para que no interfiera con el bus para la tarjeta de expansión.
        El procesador y la memoria se ubican muy cerca de la fuente de poder y del ventilador principal del sistema.
        Emplea un solo conector de suministro electrónico, esto ayuda a reducir el costo de la tarjeta.

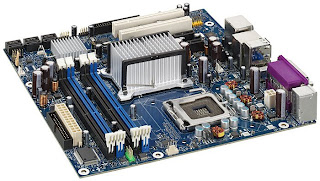

  • Micro ATX: Paso evolutivo del ATX para sistemas más pequeños y menos costosos.
        El tamaño máximo de la tarjeta micro ATX es de 244mm x 244mm (el tamaño de la ATX es de 305mm x 244mm)
        Presenta compatibilidad hacia otras con el factor de forma ATX y puede ser empleado en gabinetes ATX de tamaño normal.

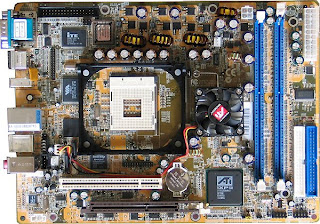

  • Flex ATX: Agrego otra variable más pequeña del factor de forma ATX al escenario de las tarjetas madre.
        Mide solo 229mm x 191mm es decir, la más pequeña de la familia ATX.
        Admite solo procesadores de socket.

  • NLX: Es un factor de forma de bajo perfil diseñado para remplazar al diseño LPX.
        Permitir la integración completa de nuevas tecnologías más recientes.
        Puede sustituir su tarjeta NLX con cualquier otro fabricante.
        Es posible quitar la fuente de poder o cualquier unidad de disco sin tener que mover otras tarjetas del sistema.
        corrige estos problemas: tamaño físico de los nuevos procesadores y su alta generación de calor, así como nuevas estructuras de bus, tales como el     AGP para video de las LPX.

  • WTX: Es una nueva tarjeta madre y factor de forma desarrollado para mercado de estaciones de trabajo medianas. Esta va más allá de ATX.
        Tecnologías de procesador compatibles con Intel de 32 y 64 bits. Tarjeta madre para doble procesador.
        Tecnologías futuras de memoria.
        Tecnologías futuras para grafico.
        Tarjetas de E/S flex slot (PCI de doble ancho).
        Gabinetes tipo torre.
        Fácil acceso a memoria y ranuras de expansión.
         La tarjeta madre WTX puede tener una anchura máxima de 356mm y la longitud máxima de 425mm, es decir, dimensiones significativamente mayores     a la ATX
