Microcontrolador

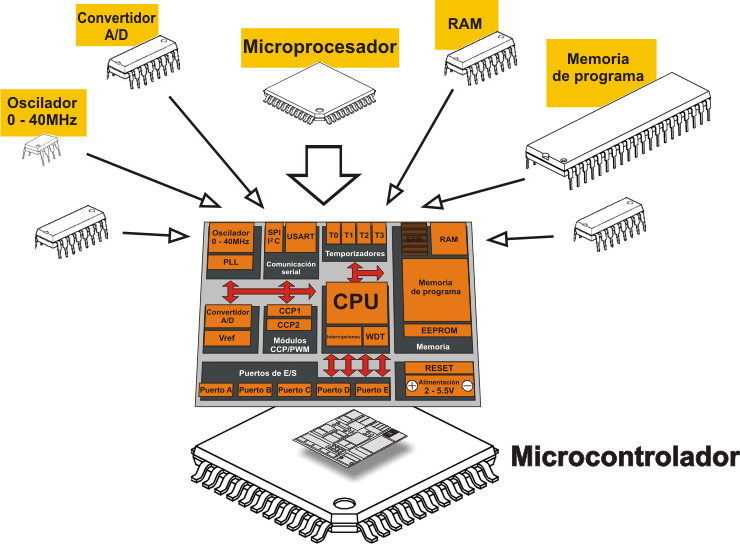

Un microcontrolador es un circuito integrado que en su interior contiene una unidad central de procesamiento (CPU), unidades de memoria (RAM y ROM), puertos de entrada y salida y periféricos. Estas partes están interconectadas dentro del microcontrolador, y en conjunto forman lo que se le conoce como microcomputadora. Se puede decir con toda propiedad que un microcontrolador es una microcomputadora completa encapsulada en un circuito integrado.
MICROCONTROLADORES PIC, Los PIC, de Microchip, son una opción más dentro del vasto mercado de microcontroladores. La popularidad de estos micros radica en su alta disponibilidad en el mercado y bajo precio.
El fabricante ha procurado una difusión exhaustiva de información relativa a sus productos, lo cual ha traído como consecuencia un proliferado uso de este tipo de microcontroladores. Algunos de los profesionales y aficionados que los utilizan difunden sus desarrollos e inventos por Internet lo cual ha promovido su uso. Muchos consideran que los PIC son los mas fáciles de programar.
Por otro lado, se han desarrollado una serie de herramientas de bajo costo por parte de terceros (empresas, profesionales y aficionados), como son programadores, software, etc., que facilitan el uso y programación de estos dispositivos.
Compiladores de C y Basic están disponibles para programar a los PIC y de reciente aparición son los PICAXE, que es un sistema que permite al usuario implementar una función con microcontrolador PIC sin siquiera conocer las instrucciones ni la arquitectura propia del microcontrolador.
Actualmente Electrónica Estudio ofrece cursos especializados en estos microcontroladores. Dividido en varios niveles los cursos profundizan en la arquitectura de estos dispositivos, la programación y la aplicación de sistemas que los incluyan. Lo invitamos, querido lector a tomar los cursos, con los cuales usted aprenderá a programar y diseñar sistemas con microcontroladores PIC.
Características
Los microcontroladores están diseñados para reducir el costo económico y el consumo de energía de un sistema en particular. Por eso el tamaño de la unidad central de procesamiento, la cantidad de memoria y los periféricos incluidos dependerán de la aplicación. El control de un electrodoméstico sencillo como una batidora utilizará un procesador muy pequeño (4 u 8 bits) porque sustituirá a un autómata finito. En cambio, un reproductor de música y/o vídeo digital (MP3 o MP4) requerirá de un procesador de 32 bits o de 64 bits y de uno o más códecs de señal digital (audio y/o vídeo). El control de un sistema de frenos ABS (Antilock Brake System) se basa normalmente en un microcontrolador de 16 bits, al igual que el sistema de control electrónico del motor en un automóvil.
Los microcontroladores representan la inmensa mayoría de los chips de computadoras vendidos, sobre un 50% son controladores "simples" y el restante corresponde a DSP más especializados. Mientras se pueden tener uno o dos microprocesadores de propósito general en casa (Ud. está usando uno para esto), usted tiene distribuidos seguramente entre los electrodomésticos de su hogar una o dos docenas de microcontroladores. Pueden encontrarse en casi cualquier dispositivo electrónico como automóviles, lavadoras, hornos microondas, teléfonos, etc.
Un microcontrolador difiere de una unidad central de procesamiento normal, debido a que es más fácil convertirla en una computadora en funcionamiento, con un mínimo de circuitos integrados externos de apoyo. La idea es que el circuito integrado se coloque en el dispositivo, enganchado a la fuente de energía y de información que necesite, y eso es todo. Un microprocesador tradicional no le permitirá hacer esto, ya que espera que todas estas tareas sean manejadas por otros chips. Hay que agregarle los módulos de entrada y salida (puertos) y la memoria para almacenamiento de información.
PARTES DE UN MICROCONTROLADOR:
